CombiProbe

제품의 용도

TRACE32-CombiProbe는 PowerDebug 모듈을 활용하여 저사양 프로세서에서 trace 기능을 사용할 수 있는 솔루션입니다.

제품의 특징

01 타깃을 멈추지 않고 동작 상황에 대해 실시간으로 디버깅이 가능합니다.
02 Trace 기능을 이용한 코드 커버리지, 그리고 정확한 성능 측정이 가능합니다.

제품의 주요 기능

Tracking System

CTS(Contex Tracking System) 기능을 통해 타깃의 특정 동작 시점 재구성
Backward 디버깅 및 소스코드, 레지스터, 메모리 등 재구성되는 리소스 확인

CPU 점유율 측정

CPU에 대한 사용률을 함수, 태스크 별로 확인
시스템의 부하가 일어나는 곳이나 성능 저하의 원인 파악

수행 시간 및 통계 분석

함수, 태스크의 수행 시간 측정 및 비율 분석
특정 구간에 대한 상세 코드 흐름 분석을 통해 개선점 확인

코드 커버리지 측정

코드 수행 여부 확인을 통한 프로그램 최적화
Statement, Branch, MCDC 등의 커버리지 측정 지원
ISO 26262 및 무기체계 SW 개발 매뉴얼에 따른 동적시험 요구사항 만족

제품의 규격

		This product

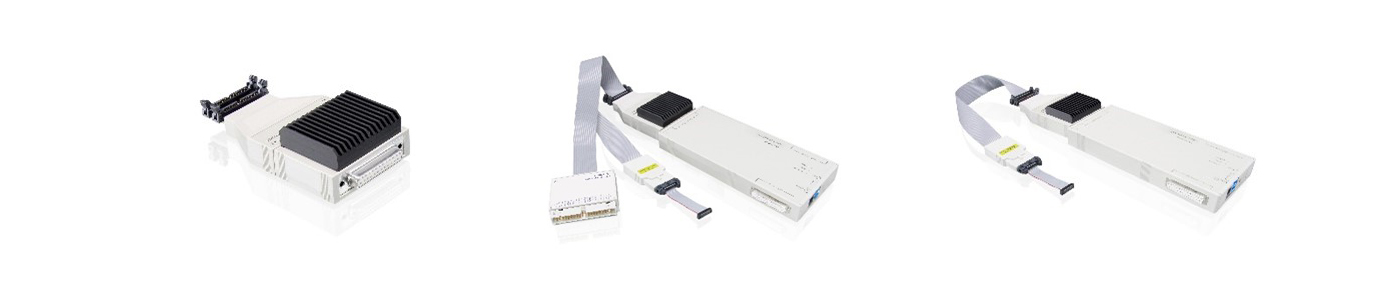

Product	μTrace for Cortex-M	CombiProbe2	PowerTrace Ⅱ Lite	PowerTrace Ⅲ	PowerTrace Serial2
Memory Size	256 MByte	512 MByte	1 GByte	Up to 8 GByte	Up to 8 GByte
Max. Trace Port Width	4 parallel lines	Two ports with 4 parallel lines	32parallel lines	32parallel lines	8 serial lanes
Max.Recording Speed	400 Mbit/s per line	400 Mbit/s per line	450 Mbit/s per line @ 17 lines	600+ Mbit/s per line @17 lines	22.5 Gbit/s per lane @ 4 lanes
Max.Streaming Performance¹ (Peak / Average)	up to 200 /140 MByte/s	200 / 140 MByte/s	1.350 / 100 MByte/s	2.400 / 400 MByte/s	10.000/ 400 MByte/s
Option for Energy profilling	Via Mixed-Signal Probe	Via Mixed-Signal Probe	Not Available	Via Mixed-Signal Probe	Via Mixed-Signal Probe
Required debug module		Any PowerDebug²	PowerDebug X50³	PowerDebug X50³	PowerDebug X50³
