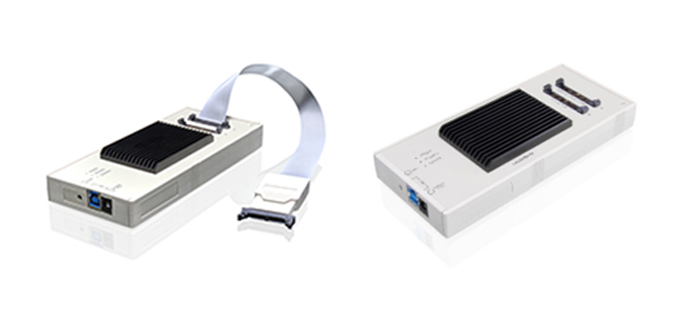

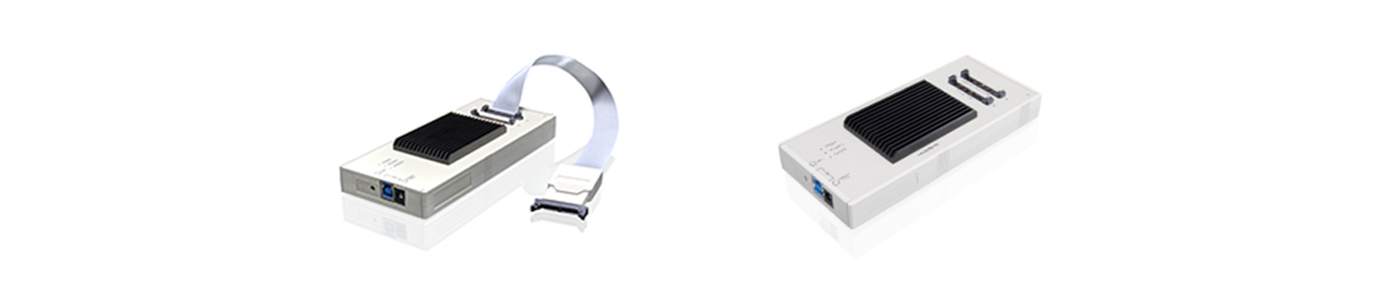

μTrace

제품의 용도

TRACE32-μTrace는 저사양 프로세서(Cortex-M, RISC-V 32bit)를 위한 디버깅 솔루션으로 TRACE32의 전체 기능을 제공합니다.

제품의 특징

  1. 01 타깃을 멈추지 않고 동작 상황에 대해 실시간으로 디버깅이 가능합니다.
  2. 02 Trace 기능을 이용한 코드 커버리지, 그리고 정확한 성능 측정이 가능합니다.

제품의 주요 기능

Tracking System

  • CTS(Contex Tracking System) 기능을 통해 타깃의 특정 동작 시점 재구성
  • Backward 디버깅 및 소스코드, 레지스터, 메모리 등 재구성되는 리소스 확인

CPU 점유율 측정

  • CPU에 대한 사용률을 함수, 태스크 별로 확인
  • 시스템의 부하가 일어나는 곳이나 성능 저하의 원인 파악

수행 시간 및 통계 분석

  • 함수, 태스크의 수행 시간 측정 및 비율 분석
  • 특정 구간에 대한 상세 코드 흐름 분석을 통해 개선점 확인

코드 커버리지 측정

  • 코드 수행 여부 확인을 통한 프로그램 최적화
  • Statement, Branch, MCDC 등의 커버리지 측정 지원
  • ISO 26262 및 무기체계 SW 개발 매뉴얼에 따른 동적시험 요구사항 만족

제품의 규격

This product
Product PowerTrace Extension PowerDebug E40+
CombiProbe 2
μTrace®for Cortex-M μTrace®for RISC-V
PC Interface USB 3/ Gigabit Ethernet USB 3 USB 3 USB 3
Voltage range from 0.4 to 5.0 v¹ from 1.2 to 5.0 V⁶ 1.2 to 5.0V 1.2 to 5.0V
Debug Protocols JTAG, cJTAG, SWD, SWO, DAP and many more JTAG, cJTAG, SWD, SWO, DAP and many more JTAG, cJTAG, SWD, SWO JTAG, cJTAG, SWD
Extension connectors PodBus and PodBus Express PodBus N/A N/A
Trace Port Width(Mix.) 32 parallel lines² or 8 serial lanes³ two ports with 4 parallel lines 4 parallel lines Coming soon: 4 parallel lines⁵
Trace Recording Speed(Mix.) 600+ Mbit/s per parallel line²
22.5 Gbit/s per serial lane³
400 Mbit/s per line 400 Mbit/s per line 400 Mbit/s per line⁵
Trace Streaming Performance⁴
(Peak / Average)
up to 2.400/ 400 MByte/s up to 200 / 140 MByte/s up to 200 / 140 MByte/s up to 200 / 140 MByte/s⁵
Trace Memory Size 8 GByte 512 MByte 256 MByte 256 MByte⁵
Option for logic analyzer and energy profiling Mixed Signal Probe Mixed-Signal Probe Mixed-Signal Probe Mixed-Signal Probe
Trigger Connector 4.4V out / 3.3V in (5V tolerant) 4,4V out / 3.3V in (5V tolerant) 3.3V out / 3.3V in (5V tolerant) 3.3V out / 3.3V in (5V tolerant)
Supported Architectures¹ Over 150 microprocessor architectures Over 150 microprocessor architectures Arm Cortex-M RISC-V 32-bit (RV32)
