CombiProbe

제품의 용도

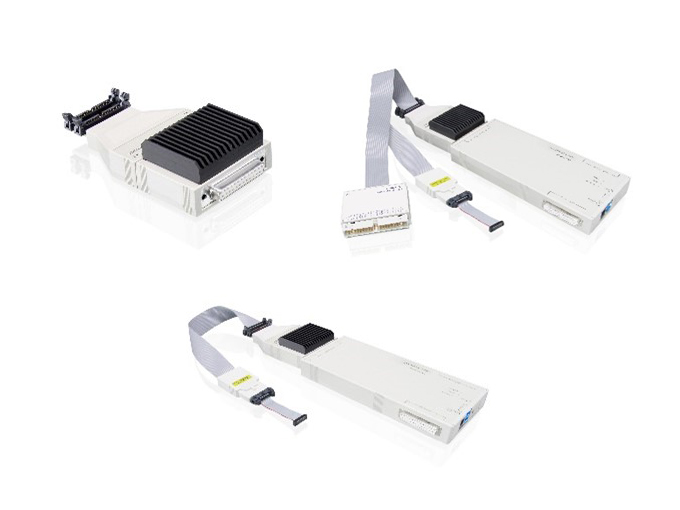

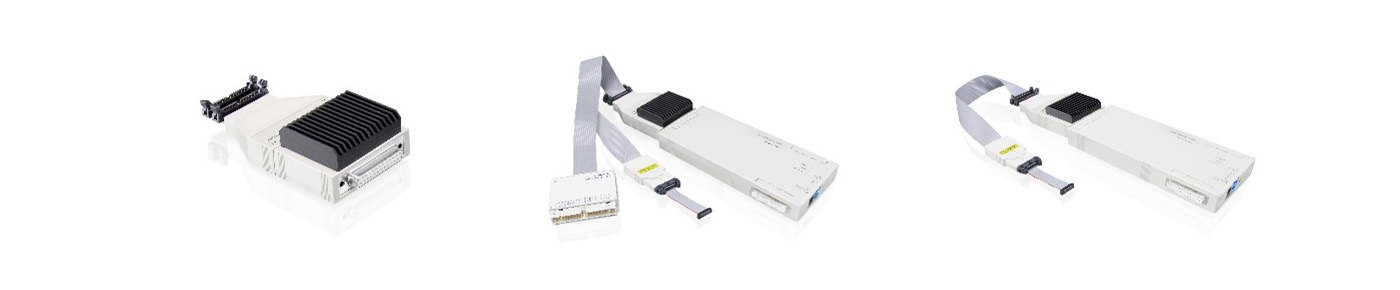

TRACE32-CombiProbe는 PowerDebug 모듈을 활용하여 저사양 프로세서에서 trace 기능을 사용할 수 있는 솔루션입니다.

제품의 특징

  1. 01 타깃을 멈추지 않고 동작 상황에 대해 실시간으로 디버깅이 가능합니다.
  2. 02 Trace 기능을 이용한 코드 커버리지, 그리고 정확한 성능 측정이 가능합니다.

제품의 주요 기능

Tracking System

  • CTS(Contex Tracking System) 기능을 통해 타깃의 특정 동작 시점 재구성
  • Backward 디버깅 및 소스코드, 레지스터, 메모리 등 재구성되는 리소스 확인

CPU 점유율 측정

  • CPU에 대한 사용률을 함수, 태스크 별로 확인
  • 시스템의 부하가 일어나는 곳이나 성능 저하의 원인 파악

수행 시간 및 통계 분석

  • 함수, 태스크의 수행 시간 측정 및 비율 분석
  • 특정 구간에 대한 상세 코드 흐름 분석을 통해 개선점 확인

코드 커버리지 측정

  • 코드 수행 여부 확인을 통한 프로그램 최적화
  • Statement, Branch, MCDC 등의 커버리지 측정 지원
  • ISO 26262 및 무기체계 SW 개발 매뉴얼에 따른 동적시험 요구사항 만족

제품의 규격

This product
Product μTrace for Cortex-M CombiProbe2 PowerTrace Ⅱ Lite PowerTrace Ⅲ PowerTrace Serial2
Memory Size 256 MByte 512 MByte 1 GByte Up to 8 GByte Up to 8 GByte
Max. Trace Port Width 4 parallel lines Two ports with 4 parallel lines 32parallel lines 32parallel lines 8 serial lanes
Max.Recording Speed 400 Mbit/s per line 400 Mbit/s per line 450 Mbit/s per line @ 17 lines 600+ Mbit/s per line @17 lines 22.5 Gbit/s per lane @ 4 lanes
Max.Streaming Performance¹
(Peak / Average)
up to 200 /140 MByte/s 200 / 140 MByte/s 1.350 / 100 MByte/s 2.400 / 400 MByte/s 10.000/ 400 MByte/s
Option for Energy profilling Via Mixed-Signal Probe Via Mixed-Signal Probe Not Available Via Mixed-Signal Probe Via Mixed-Signal Probe
Required debug module Any PowerDebug² PowerDebug X50³ PowerDebug X50³ PowerDebug X50³
